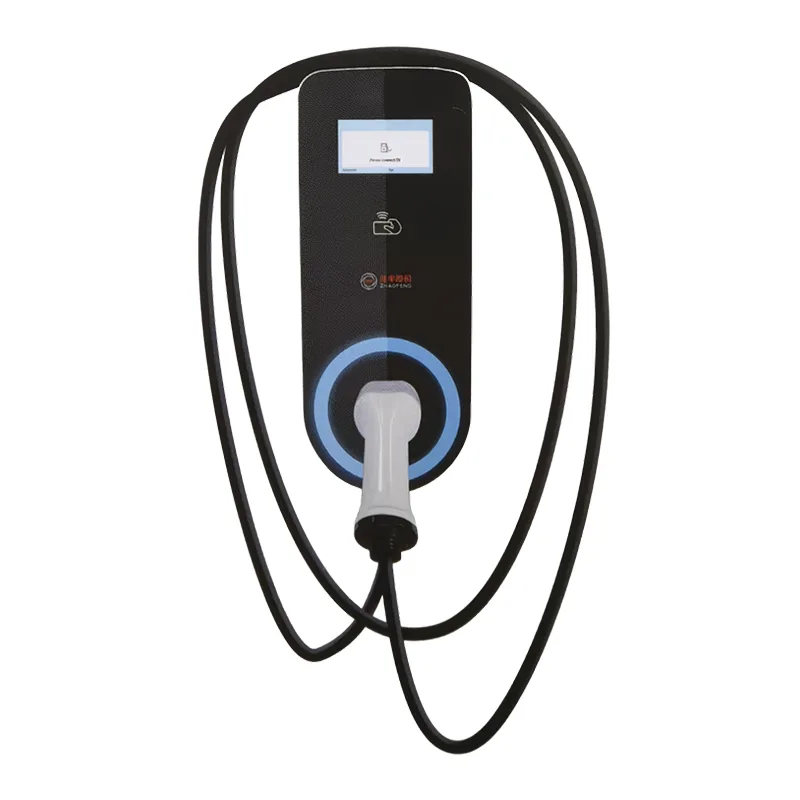

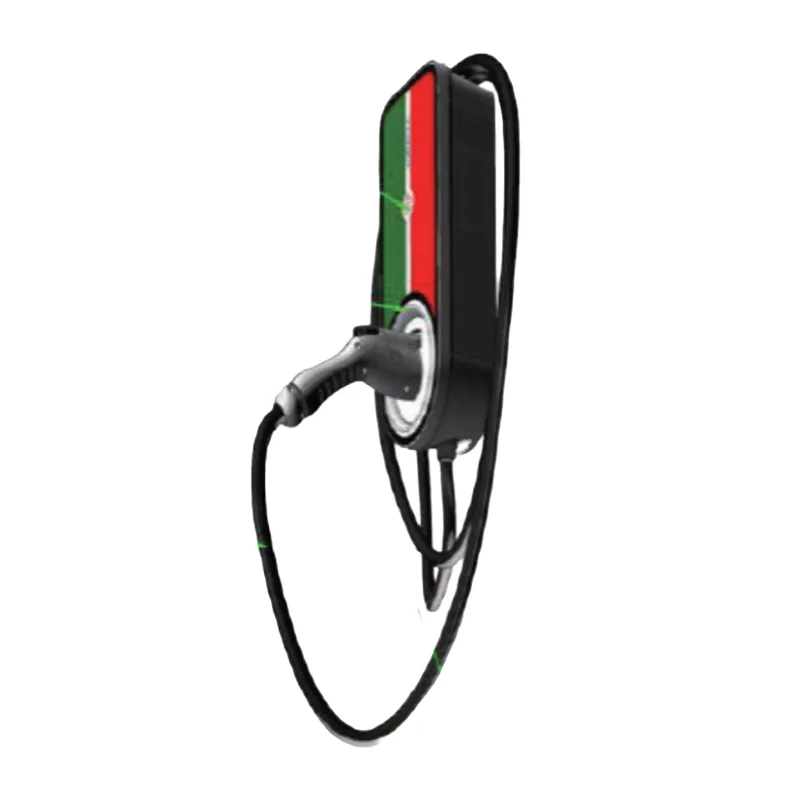

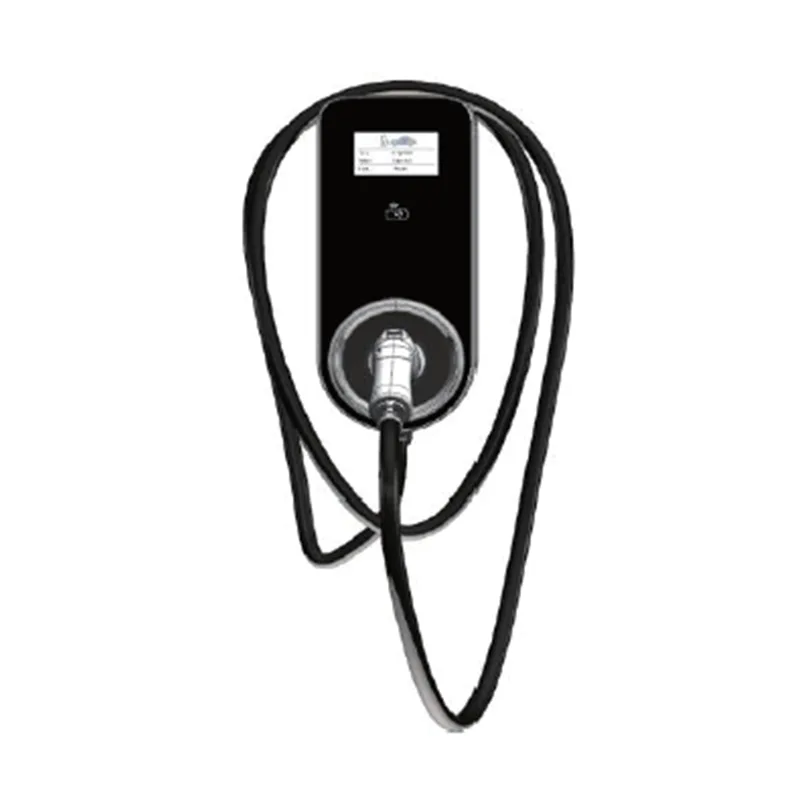

7KW seinale kinnitatav vahelduvvoolu laadimispakk

Meie ettevõtte 7KW seinale paigaldatav vahelduvvoolu laadimishunnik on uute energiasõidukite laadimisvajaduste rahuldamiseks välja töötatud laadimisseade, mida kasutada koos elektrisõidukite pardalaadijaga elektrisõidukite laadimisteenuste pakkumiseks. Seda toodet on lihtne paigaldada, see on kompaktse suurusega, lihtsalt kasutatav, moeka välimusega, kaartide pühkimine/laadimine, kiire ja tõhus; mitmed universaalsed ohutuskaitsefunktsioonid (lühisekaitse, lekkekaitse, hädaseiskamiskaitse, ülevool, ületemperatuuri kaitse, ülepingekaitse, IP54-klassi tolmu- ja veekindlus, maanduskaitse) katkestavad pärast laadimist automaatselt toite, kaitstes sõiduki ohutust.

1. Plug and play operatsiooniprotsess iga omaniku jaoks parkimiseks Lukustage auto - ühendage laadimispüstol - alustage laadimist (vilkuv tuli) Tule ja laadi, kui tuled◇, lahku, kui see on tehtud, täiesti tundetu

2. Liugur tööprotsessi alustamiseks ◇ Omaniku pistik – omanik pühib autoriseerimiskaarti – alusta laadimist (vilkuv tuli)

Tehnilised parameetrid

Toote omadused

1) Varustatud 4,3-tollise ekraani ja LED-oleku indikaatoriga, mis võimaldab laadimisprotsessist lahti saada.

2) Võimalus suhelda võrgus Ethernet/4G võrgu kaudu, võimaldades reaalajas juhtimis- ja maksefunktsioone.

3) Süsteemi terviklik kaitse: ülepinge, alapinge kaitse, ülevoolukaitse, lühisekaitse, lekkekaitse, ülekuumenemise kaitse, piksekaitse, toote ohutu ja usaldusväärse töö tagamine.4) Andmete salvestamine ja rikete tuvastamine.

5) Täpne võimsuse mõõtmise ja tuvastamise funktsioon, mis suurendab kasutaja usaldust.

6) Üldine konstruktsioon on projekteeritud vihma ja tolmuga, IP54 kaitsetasemega, sobib nii sise- kui välistingimustes kasutamiseks

keskkondades ning kasutatakse laialdaselt kodu- ja väliskeskkondades.

7) Lihtne paigaldada, kasutada ja hooldada.

8) Ohutu ja vargusvastane.

Paigalduskeskkonna nõuded

1) See laadimisvaia on sise- ja välistingimustes universaalne laadimisvaia, mis vastab IP54 kaitsetasemele ja mida saab paigaldada välitingimustesse.

2) Veenduge, et ümbritseva õhu temperatuur oleks vahemikus -30°C kuni 50°C.

3) Paigalduskoht peab ületama 2000 meetri kõrgust.

4) Paigalduskoha läheduses ei tohi olla tugevat vibratsiooni ega tule- ja plahvatusohtlikke materjale.

5) Asukoht ei tohi asuda madalal ega vettivas piirkonnas.

6) Vaia paigaldamine peab olema toetatud seinaga. Seinatoe olemasolul on soovitatav paigaldamiseks ja kinnitamiseks kasutada spetsiaalseid põrandasambaid.

7) Vaia paigaldamisel tuleb jälgida, et vaia oleks vertikaalne ning säiliks laadimisvaia kõrguse võrdlusandmed maapinnast (1,3-1,5 meetrit).

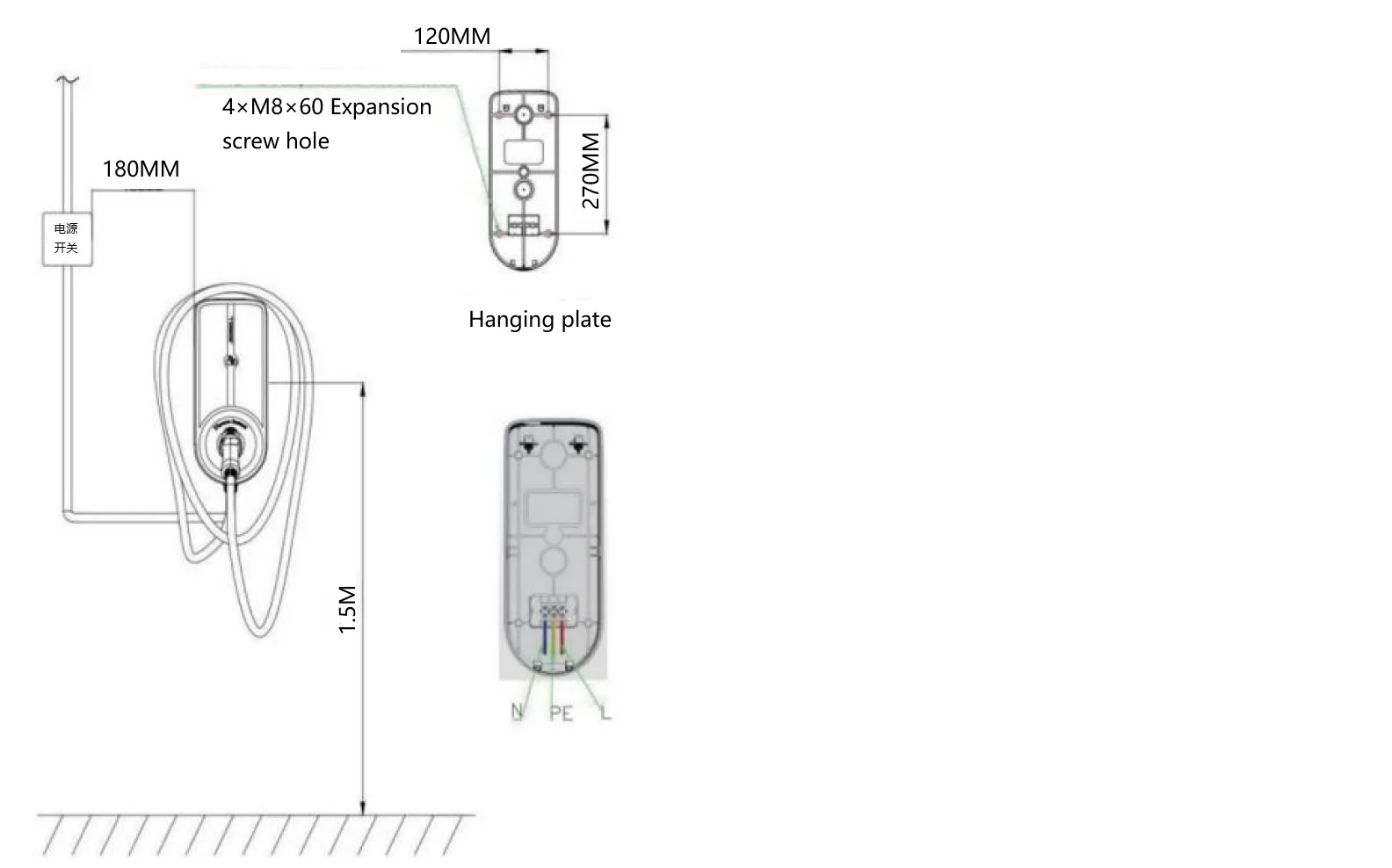

Paigaldusmeetod

1) Laadimisvaia kõrguse võrdlusandmed maapinnast (1,3-1,5 meetrit)2) Märkige seinale tagaplaadile kinnitusava asukoht vastavalt tagaplaadi kinnitusava asukohale.

Kasutage lööktrelli stantsimiseks (Φ8*65) ja sisestage seejärel M8*60 plastikust paisutorud,

ja keerake kruvid läbi rippplaadi.

3) Tehasest sisendkaablitega varustatud seadmed, kui teil on vaja sisendkaabli pikkust pikendada,

palun pikendage ühendust vastavalt õigele kaablimeetodile vastavalt juhtmestiku identifitseerimisele ühendage kolm kaablit (tuleliin L, nulljoon N, maandusliin PE) klemmiplaadiga,

ja lõpetage juhtmestik; (Kuna seadme vool on suur, peaks laiendus tagama usaldusväärse ühenduse);

4) Elektrilöögiohu vältimiseks peaks seade tagama, et sisendi maandusjuhe on kindlalt fikseeritud.
