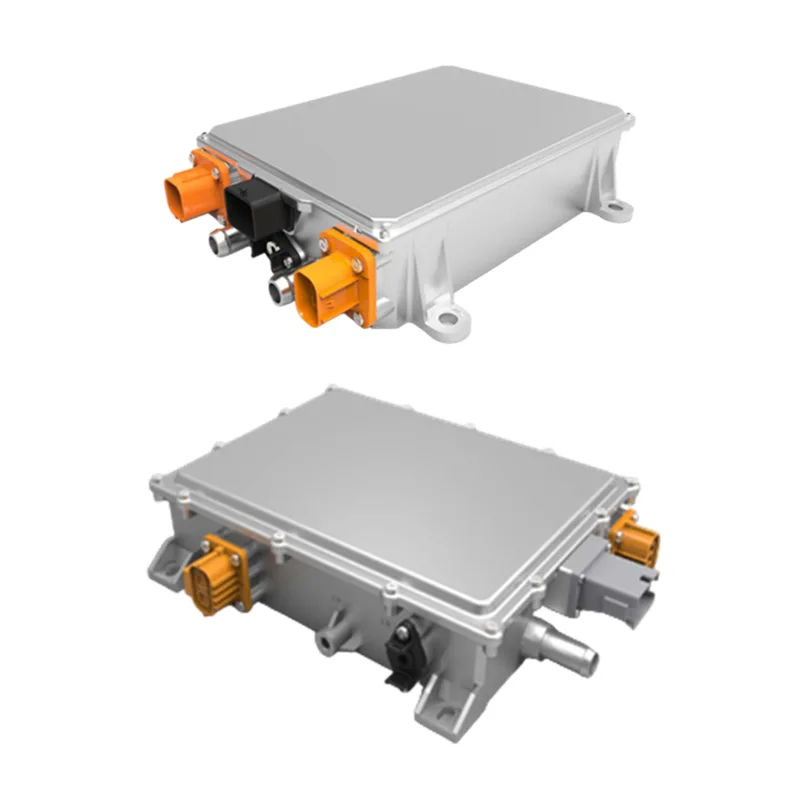

6,6 kW suure võimsusega IP67 vedelikjahutusega OBC

Zhaofengi kohandatud 6,6 kW suure võimsusega IP67 vedelikjahutusega OBC on põhiline pardalaadimiskomponent, mis on iseseisvalt välja töötatud uute energiasõidukite jaoks ja mis vastutab peamiselt elektrivõrgust tuleva vahelduvvoolu liitiumaku laadimiseks sobivaks alalisvooluks muutmise eest. Seoses uute energiasõidukite tööstuse kiire arenguga, eriti kasvava nõudlusega tarbesõidukite ja raskeveokite tõhusa ja usaldusväärse laadimise järele, on seda toodet optimeeritud ja täiustatud võimsustiheduse, keskkonnaga kohanemise ja ohutusnäitajate osas. Erinevalt traditsioonilisest õhkjahutusega OBC-st, kasutab 6,6 kW suure võimsusega IP67 vedelikjahutusega OBC täiustatud vedelikjahutussüsteemi, mis suudab suure võimsusega laadimisel tekkiva soojuse kiiresti hajutada, tagades stabiilse töö isegi karmides töökeskkondades, nagu kõrge temperatuur, niiskus ja tolm. See toetab laia sisendpinge vahemikku 100–266 Vac ja võrgusagedust 50 Hz–61 Hz, mis ühildub enamiku piirkondade elektrivõrkudega. Väljundvoolu alalisvoolu pinge on stabiilne 360 ​​V juures ja väljundvoolu saab paindlikult reguleerida vahemikus 0-20A/40A/60A, mis vastab erineva võimsusega liitiumakude laadimisvajadustele.

Mudeli spetsifikatsioon

Elektriohutuse parameetrid

Paigaldusjuhend

"1. Enne paigaldamist kontrollige, et vahelduvvoolu sisendi kaitselüliti, mis asub laadija vasakul küljel, on asendis OFF, et vahelduvvoolu sisendtoiteallikas oleks lahti ühendatud.

2. Ühendage vahelduvvoolu sisendliides võrgu toiteallikaga.

3.Ühendage alalisvoolu väljundpistik (või laadimispüstol) akuga.

4. Ettevaatust: juhtmestiku paigaldamist laske professionaalil!"

Toote eelised

Kvaliteetsel 6,6 kW suure võimsusega IP67 vedelikjahutusega OBC-l on kõrge energiatõhusus ≥90%, mis võib tõhusalt vähendada energiakadu laadimise ajal, lühendada laadimisaega ja suurendada uute energiasõidukite sõiduulatust, täites suurepäraselt sõidukite tõhusa laadimise vajadused kõrgsagedustöö stsenaariumides, nagu logistika ja kaugtransport; selle IP67 vee- ja tolmukindel funktsioon võimaldab sellel täielikult vastu seista tolmu sissetungimisele ja pikaajalisele sukeldumisele teatud sügavusesse vette ning täiustatud vedelikjahutussüsteemi toel suudab see säilitada stabiilse töö isegi karmides töökeskkondades, nagu kaevandused, sadamad ja ehitusplatsid, kus ümbritseva õhu temperatuur on kuni 85°C, lahendades traditsioonilise kehva keskkonnaga kohanemisvõime; samal ajal on see varustatud mitme tervikliku ohutuskaitsefunktsiooniga, sealhulgas sisendi üle-/alapinge, väljundi liigvool, väljundi lühis, väljundi ületemperatuur ja sidekatkestused, mis suudavad õigeaegselt reageerida erinevatele ebatavalistele laadimistingimustele, kaitstes tõhusalt aku ja kogu sõiduki ohutust ning pakkudes usaldusväärset garantiid sõidukite ohutuks kasutamiseks erinevates rakendusstsenaariumides; lisaks toetab see laias valikus sisendpingeid ja sagedusi, ühildub erinevate liitiumaku spetsifikatsioonidega ja saab paindlikult reguleerida väljundvoolu, mida saab kohandada vastavalt erinevate sõidukimudelite, näiteks väikeste tarbesõidukite, keskmise/raskeveokite ja hübriidsõidukite vajadustele, millel on tugev ühilduvus ja paindlikkus; toode kasutab kvaliteetseid sõidukiklassi komponente ja integreeritud survevalukest, millel on tugev vibratsiooni- ja löögikindlus ning küps vedelikjahutustehnoloogia vähendab komponentide kulumist, pikendab toote kasutusiga, vähendades hilisemaid hoolduskulusid kasutajatele, kes kasutavad sõidukeid pikka aega.

Kasutusmeetod

Installimine → Laadimine → Igapäevane hooldus → Kohandamine ja silumine

"1. 6,6 kW suure võimsusega IP67 vedelikjahutusega OBC on paigaldatud uue energiasõiduki toitesüsteemi ettenähtud kohta ning sisend- ja väljundliinid on ühendatud vastavalt sõiduki juhtmestiku spetsifikatsioonidele, tagades kindla ühenduse ja hea isolatsiooni. Vedelikjahutustorustik on ühendatud sõiduki jahutussüsteemiga, et tagada jahutusvedeliku sujuv ringlus.

2. Laadimisel ühendage sõiduki laadimispüstol vahelduvvoolu laadimisvaibaga. OBC tuvastab automaatselt sisendpinge ja sageduse ning suhtleb CAN2.0 kaudu akuhaldussüsteemiga (BMS), et saada aku laetuse tase. See reguleerib automaatselt väljundvoolu vastavalt aku nõudlusele ning viib lõpule pideva pinge ja pideva voolu laadimisprotsessi.

3. Kontrollige regulaarselt OBC sisend- ja väljundliinide ühendust ning vedelikjahutustorustiku tihedust, et vältida lahtiste ühenduste või vedeliku lekkimist. Kontrollige OBC tööolekut sõiduki armatuurlaua kaudu. Kui ilmneb ebatavaline häire, lõpetage kohe selle kasutamine ja viige läbi professionaalne hooldus.

4. Kohandatud toodete puhul teostavad meie tehase tehnilised töötajad parameetrite silumist vastavalt sõiduki mudelile ja klientide vajadustele ning pakuvad toote normaalse kasutamise tagamiseks vastavaid silumisjuhiseid ja kasutusjuhendit.

Pakendamine ja saatmine
